Nilan brugervalg

[Kandersen]

Jeg er ved at blive drevet til vanvid her.
Jeg har splittet vores Nilan Comfort 300LR i atomer for at komme ind til printet, for at finde de forbandede klemmer til brugervalg, som NIlan efter min mening burde have ført ud på siden. So far so good..

Nu står jeg så og kigger på printet. Og jeg må erkende, jeg er lettere rystet. Der er ingen steder angivet hvad de forskellige klemmerækker er/hedder. Det er tilsyneladende også et helt unikt print, for jeg kan absolut intet finde om det på nettet. Hvad faen gør man så lige?

Her et billede af printet:


[Thomas]

5 min søgning

denne her måske

side 20/21

http://reader.livedition.dk/nilan/272/html5

[Kandersen]

Ahh fantastisk Thomas. Du har ret.. Underligt man skal finde det i modbus dokumentationen.

Jeg fandt også på selv printet hvor det står skrevet.. Det står helt ude til venstre på printet under klemmerække CN12 i næsten samme skrift/farve som printet.. Dælme ikke nemt at se.
Nu kan jeg komme videre, så tusind tak for det, Thomas.

[Lars Jacobsen]

Mener faktisk også at diagrammet har været postet i de andre nilan/modbus tråde, men der har dog været fokus på rs485 forbindelserne.

Ud fra diagrammet er det også den "gamle" version der kun har 1 rs485 forbindelse og derfor heller ikke fugt sensor og  kun 1 bruger input. Med mindre der er tale om et helt andet print i en LR i fht de "almindelige"

[Kandersen]

3 timer siden, Lars Jacobsen skrev:

Mener faktisk også at diagrammet har været postet i de andre nilan/modbus tråde, men der har dog været fokus på rs485 forbindelserne.

Jeg kunne ikke finde det. Og der er forskel på CTS printet/diagrammerne som har vist her. Jeg ville være helt sikker, inden jeg gav mig til at kortslutte to pins på et print jeg ikke var helt sikker på. Til gengæld lavede jeg så lige et stunt på et 24volt IHC output. Så nu er jeg en udgang fattigere

Vores anlæg har fugtsensor som standard (Det er en LR model, derfor er der forskel).

[Benjamin E]

Jeg er blot nysgerrig men hvad er det du skal tilslutte. Har du tænkt dig at styre anlægges via IHC.

[Kandersen]

Har sat 'Brugervalg' i Nilan anlægget til et IHC output (over et relæ).
Dvs, at jeg kan nu aktivere funktionen 'Brugervalg' i Nilan anlægget via et IHC tryk. Fx har jeg lavet det sådan nu, at i de to badeværelser og i spisekøkkenet, der kan man starte Nilan anlæggets 'Brugervalg' funktion ved at trykke på trykket ved døren. 'Brugervalg' i Nilan anlægget er sat til at køre for fuld skrald (trin 4)15 minutter, når 'Brugervalg' er aktiveret.

Det har jeg gjort af 2 årsager.
1. Jeg synes ikke altid at Nilan´s fugtstyring er helt optimal, og slet ikke i "vinter" perioden. Jeg kan tilsyneladende ikke få indstillet den så det passer ordentligt. Det er en smart men også mystisk måde Nilan har lavet det på, da den tager gennemsnittet af fugtigheden inden for det sidste døgn, og styre det ud fra den. Men det betyder at det bliver enormt svært at få en rimelig jævn fugtighed, når vi har så ustabilt vejr som vi har. Pt. står Nilan anlægget til 40% fugt. Alt over 40% burde få den til at køre op i hastighed. Men den gør det ikke, selvom den pt måler 60%, og det er fordi vi i de senere dage har haft omkring 60%. Og den skal være -3% af det sidste døgn, førend anlægget sætter hastigheden op. (3% tvivler jeg dog på, men det er sådan det er beskrevet). Ideen er smart nok, men i ustabile perioder, der kan det være noget skidt, fordi den bruger de sidste 24 timer til at regne med.

2. Røg i køkkenet/ubehageligt lugt eller andet. Der kan vi nu udskiftet luften ved at aktivere 'Brugervalg' forholdsvis nemt.

[Jacob JS]

På 22/10/2017 at 22:03 , Kandersen skrev:

Har sat 'Brugervalg' i Nilan anlægget til et IHC output (over et relæ).
Dvs, at jeg kan nu aktivere funktionen 'Brugervalg' i Nilan anlægget via et IHC tryk. Fx har jeg lavet det sådan nu, at i de to badeværelser og i spisekøkkenet, der kan man starte Nilan anlæggets 'Brugervalg' funktion ved at trykke på trykket ved døren. 'Brugervalg' i Nilan anlægget er sat til at køre for fuld skrald (trin 4)15 minutter, når 'Brugervalg' er aktiveret.

Det har jeg gjort af 2 årsager.
1. Jeg synes ikke altid at Nilan´s fugtstyring er helt optimal, og slet ikke i "vinter" perioden. Jeg kan tilsyneladende ikke få indstillet den så det passer ordentligt. Det er en smart men også mystisk måde Nilan har lavet det på, da den tager gennemsnittet af fugtigheden inden for det sidste døgn, og styre det ud fra den. Men det betyder at det bliver enormt svært at få en rimelig jævn fugtighed, når vi har så ustabilt vejr som vi har. Pt. står Nilan anlægget til 40% fugt. Alt over 40% burde få den til at køre op i hastighed. Men den gør det ikke, selvom den pt måler 60%, og det er fordi vi i de senere dage har haft omkring 60%. Og den skal være -3% af det sidste døgn, førend anlægget sætter hastigheden op. (3% tvivler jeg dog på, men det er sådan det er beskrevet). Ideen er smart nok, men i ustabile perioder, der kan det være noget skidt, fordi den bruger de sidste 24 timer til at regne med.

2. Røg i køkkenet/ubehageligt lugt eller andet. Der kan vi nu udskiftet luften ved at aktivere 'Brugervalg' forholdsvis nemt.

Hej  @Kandersen Jeg har luret lidt her på siden og især den modbus diskussion der har været med hensyn til Nilan og CTS 602 herinde:) Nu har jeg selv fået skidtet op at køre med en rs-485 to ttl board og en ESP8266 (Wemos D1 Mini) som kører en kode Dan Gunvald har lavet. Det virker ret godt og jeg styrer det meste via Home Assistant.



SÅ kom jeg til at det her med brugervalg. Er det noget jeg kan trigge med et relæ? Jeg syntes jeg kan se en række på CTS printet som jeg tror kan bruges. Fungerer det sådan at hvis man har indsat brugervalg, så skal man lige "kortslutte" en af terminalerne og så vil en timer i systemet aktivere det man nu har sat i brugervalg? Tænker at jeg kan bruge en ESP8266 og så et relæ til at gøre dette med.



Er det sådan det skal forstås?



MVH



Jacob

[Kandersen]

16 minutter siden, Jacob JS skrev:

Er det noget jeg kan trigge med et relæ? Jeg syntes jeg kan se en række på CTS printet som jeg tror kan bruges. Fungerer det sådan at hvis man har indsat brugervalg, så skal man lige "kortslutte" en af terminalerne og så vil en timer i systemet aktivere det man nu har sat i brugervalg? Tænker at jeg kan bruge en ESP8266 og så et relæ til at gøre dette med.



Er det sådan det skal forstås?

Det er helt korrekt forstået.
Det er brugervalg aktiveret udefra, (fx via et fjedertryk eller en kontakt på et relæ du bare kipper som kortslutter de to terminaler).
Jeg bruger selv sidste løsning, hvor et output modul i IHCén aktivere relæet med en kontakt som "kortslutter". Du kan se et billede af det nederst.

Afhængig af hvor gammelt dit Nilan anlæg er, så skal du være ops på, at brugervalg kan være trukket ud i stikket på siden af selve Anlægget. Det var det ikke i mit tilfælde, hvorfor jeg måtte "grave" mig helt ind i selve styringen, og trække et kabel derfra og til relæet jeg bruger. Møg irriterende..
Advarsel.. Der er flere forskellige tegninger der viser brugervalg på printet.. De er ikke ens.. Så sikre dig at det er den rette du bruger.

Stikket på mit anlæg ser sådan her ud:

Hvis stikket på dit anlæg er hvidt, så har du den nyere version, og du kan hive "Brugervalg" ud derfra direkte.

Helt til venstre 2. DIN skinne fra top, der sidder 2 relæer. Det ene er brugervalg til Nilan anlægget. Det andet er til at åbne/lukke garageporten med.
(Beklager det ellers rodet tavle, men den er endnu under ombygning på dette billede )



[Jacob JS]

Fedt tak @Kandersen  ! Så det vil sige, at de kontakter kun skal kortsluttes momentant - altså blot en gang, hvorefter en indbygget timer i anlægget styrer skidtet? Jeg har et print der er helt gemt inde i en boks (den var iøvrigt nem at komme til) så jeg har ikke et stik ud af siden som på din. Mit print ser ud som den der er angivet her:

Er det ikke dem der hedder CN14?

[Kandersen]

4 minutter siden, Jacob JS skrev:

Så det vil sige, at de kontakter kun skal kortsluttes momentant - altså blot en gang, hvorefter en indbygget timer i anlægget styrer skidtet?

Korrekt.



4 minutter siden, Jacob JS skrev:

Jeg har et print der er helt gemt inde i en boks (den var iøvrigt nem at komme til) så jeg har ikke et stik ud af siden som på din. Mit print ser ud som den der er angivet her:

Er det ikke dem der hedder CN14?

Nej, det er/var såvidt jeg husker ikke CN14 på mit print.. Jeg sad lige og ledte efter min dokumentation (billeder) af skidtet, men synes ikke jeg kan finde dem..Mener bestemt det var nede i højre hjørne af printet. Men det ser ikke rigtigt ud med dit print som hedder CN11 der.

[Lars Jacobsen]

pin 5-6 på CN12 iflg tidligere indlæg hvis printet ser ud som billedet.

der er jo 2 brugervalg på det nye board så det kunne tænkes det er d3 og d4. hvad de første 2 digitale indgange så benyttes til .... tjaaa.

[Kandersen]

57 minutter siden, Lars Jacobsen skrev:

pin 5-6 på CN12 iflg tidligere indlæg hvis printet ser ud som billedet.

der er jo 2 brugervalg på det nye board så det kunne tænkes det er d3 og d4. hvad de første 2 digitale indgange så benyttes til .... tjaaa.

Det passer meget godt, at det var der omkring jeg monterede kablet.
Sgu da irriterende jeg ikke kan finde de billeder nu.

[Jacob JS]

I får lige et billede af mit print:) Sys det ligner det der er på diagram her på siden - er i ikke enige? Ved i hvad USB stikket øverst (på mit print) til højre er til. Jeg syntes jeg kan se, at du @Kandersen har et USB sat til - hvad bruger du det til?





[Kandersen]

6 minutter siden, Jacob JS skrev:

I får lige et billede af mit print:) Sys det ligner det der er på diagram her på siden - er i ikke enige?

Jo, enig men ikke at Brugervalg1 skulle ligge på CN14

6 minutter siden, Jacob JS skrev:

Ved i hvad USB stikket øverst (på mit print) til højre er til. Jeg syntes jeg kan se, at du @Kandersen har et USB sat til - hvad bruger du det til?

Absolut intet. Det er monteret i fra fabrikken/Nilan/"nogen". Og den anden ende ligger bare rullet sammen. Så jeg aner ikke hvad det er til. Måske til noget forvarmer/eftervarmeflade eller lign, for der skal man nemlig også ind og rode i systemet, har jeg kunne læse mig til.

[Jacob JS]

På 11/11/2018 at 21:25 , Kandersen skrev:

Jo, enig men ikke at Brugervalg1 skulle ligge på CN14

Absolut intet. Det er monteret i fra fabrikken/Nilan/"nogen". Og den anden ende ligger bare rullet sammen. Så jeg aner ikke hvad det er til. Måske til noget forvarmer/eftervarmeflade eller lign, for der skal man nemlig også ind og rode i systemet, har jeg kunne læse mig til.

Hej @Kandersen



Kan du forklare mig, hvor du har forbundet dine brugervalg tryk henne på nilen boardet?



[Kandersen]

1 time siden, Jacob JS skrev:

Hej @Kandersen



Kan du forklare mig, hvor du har forbundet dine brugervalg tryk henne på nilen boardet?



Jeg var overbevist om at jeg havde foto dokumenteret det, men jeg kan ikke finde billedet
Men så vidt jeg husker, så tog jeg udgangspunkt i manualen, der viser, hvor på CTS602 boardet den skal kobles på.. Det er dog møg forvirrende at finde fordi der florerer flere forskellige "forkerte" tegninger af boardet.
Af hvad jeg lige umiddelbart husker, så er det på samme side som USB porten med i den modsatte ende af rækken, og så er det på undersiden (klemmerne sidder i 2 lag, så man skal lige kigge rigtig godt efter. De tog fusen på mig i sin tid). Jeg mener der er en tråd herinde, hvor jeg vistnok har beskrevet det med billeder. Det er bare lige med at finde den tråd.

Rettelse.. Jeg fandt et billede. Så vidt jeg husker så er det den klemmerække modsat USB porten.
Her er billedet..
Måden det er taget på, og hvordan jeg kan huske jeg sad med det, så er det nederst i venstre hjørne. Men jeg er ikke 100% sikker.

EDIT igen..
Kan se en besked længere oppe fra bla Lars, at det er CN12 og 5,6..

Jeg kan simpelthen ikke finde hverken billede eller tegning som jeg VED jeg har dokumenteret det på. Alternativ er af splittet anlægget igen, men det er en lidt større operation.

[Jacob JS]

@Kandersen



Hejsa igen .

Beklager den lange svartid, men har ligget syg meget af den sidste tid.

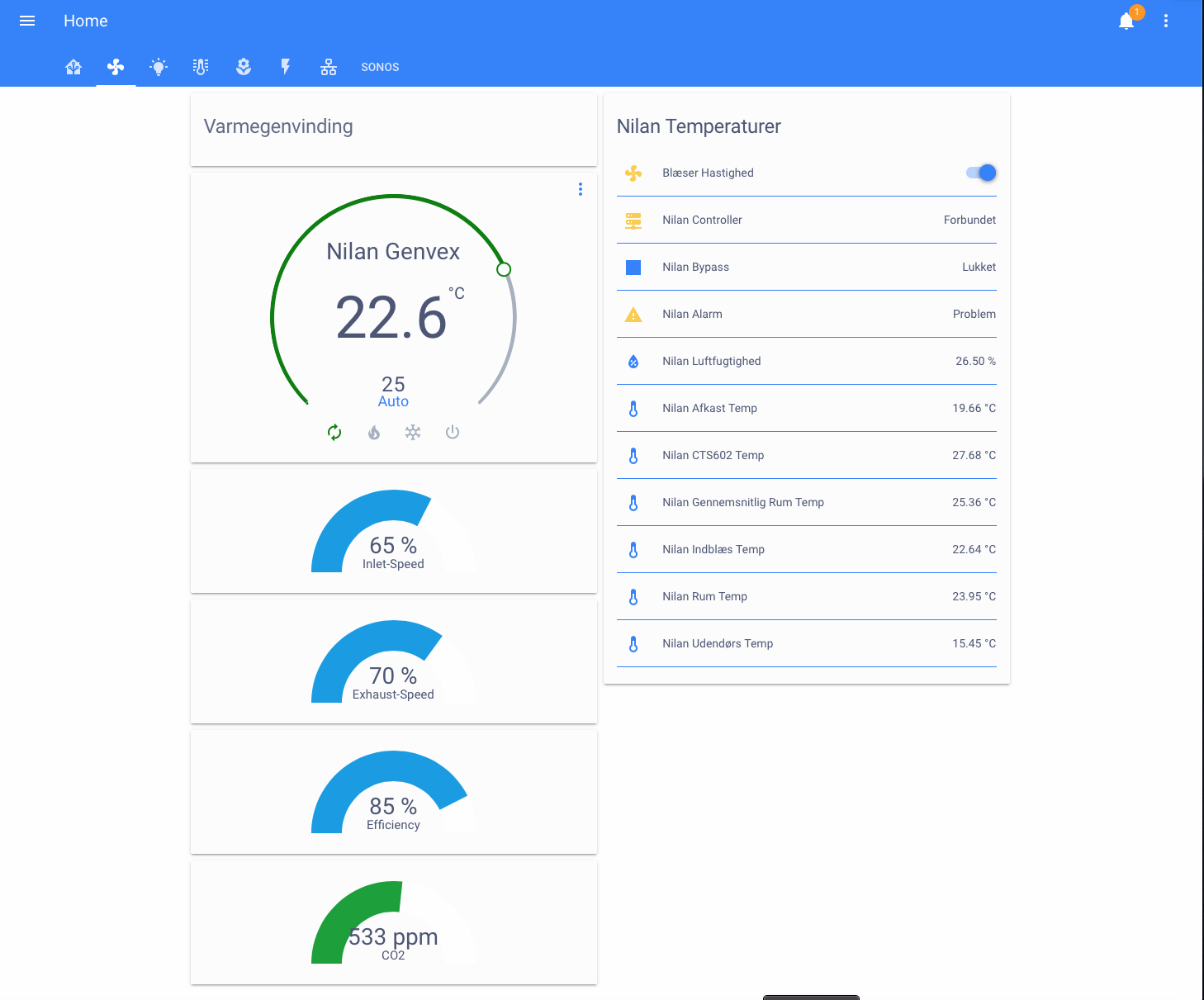

Tak for info - jeg prøver lige og se på det:) Hvor mange forskellige data hiver du ind i OpenHab fra Nilan? Jeg har fået det ret godt op at køre med Home Assistant og har pt. et UI der ser sådan her ud:

Jeg har fået nogle yderligere værdier ind via MQTT bla. den der hedder Effeciency og Exhaust og Inlet-Speed. Den der viser 85 % er hvad jeg forstår det efter modbus papirerene en procent sats på, hvor effektiv krydsveksleren er. Jeg ved ikke om det er rigtig - gør du?



MVH Jacob

[Kandersen]

51 minutter siden, Jacob JS skrev:

Tak for info - jeg prøver lige og se på det:) Hvor mange forskellige data hiver du ind i OpenHab fra Nilan?

Alt hvad der kan hentes via modbus manualen, henter jeg ind i openhab.



51 minutter siden, Jacob JS skrev:

Den der viser 85 % er hvad jeg forstår det efter modbus papirerene en procent sats på, hvor effektiv krydsveksleren er. Jeg ved ikke om det er rigtig - gør du?

@Lars Jacobsen og jeg debattere den på et tidspunkt. Den virker, men vi kunne ikke umiddelbart komme frem til, hvordan finder disse procent..
I øvrig har jeg også set den over 100%. Det burde ikke kunne lade sig gøre.
Kan se du også har CO2 måler i din.. Giver det mening?

[Jacob JS]

@Kandersen

Tak for svar:)

Vedr. CO2 måler, så er den ikke indsat i ventilationsanlægget. Det er en ekstern CO2 sensor fra Netatmo, jeg har integreret. Tanken var at sætte en automation op, så den går op på trin 4 ved høj CO2 - jeg har bare ikke lige helt fået det til at virke endnu.

Jeg ville gerne have gang i de der brugervalg. Nu kunne jeg se, at du skrev CN12 pin 5 og 6. Pin 6 er sat til jord, som jeg ser det så hvis jeg kortslutter 5 og 6 så burde den aktivere brugervalg 1? Jeg er sgu lidt nervøs for at prøve det - er bange for at brænde noget af:/

[Kandersen]

16 timer siden, Jacob JS skrev:

Vedr. CO2 måler, så er den ikke indsat i ventilationsanlægget. Det er en ekstern CO2 sensor fra Netatmo, jeg har integreret. Tanken var at sætte en automation op, så den går op på trin 4 ved høj CO2 - jeg har bare ikke lige helt fået det til at virke endnu.

Jeg har selv haft overvejet det med Co2, men synes det er svært at få til at give mening, fordi oftest er Co2 indholdet kun højt i de rum hvor flere mennesker opholder sig længere tid. At tænde ventilationen i hele huset på fuld drøn vil oftest være spild af en masse energi. Dernæst de gange jeg har prøvet det, så vil jeg sige, at det tager voldsomt lang tid hos os, når vi har haft gæster, og så få Co2 niveauet til at falde. Oftest er det slet ikke nok at skrue ventilationen helt op. Så hos os giver det på ingen som helst måde mening at bruge en Co2 sensor i ventilationesanlægget, (hvilket vi forøvrig heller ikke har. Vi bruger Netamo ligesom dig).

Til gengæld har jeg efterhånden fået ret god styr på vores 8 ovenlys vinduer. Og dem kan jeg nu styre fuldstændig individuelt og "flydende" via openhab. Det er langt mere effektivt at bruge dem til at "udlufte" med når fx Co2 niveauet er højt. Jeg mangler bare at få lavet de rette rules til det, endnu. Pt er de styret af temperaturen indendørs.



16 timer siden, Jacob JS skrev:

Jeg ville gerne have gang i de der brugervalg. Nu kunne jeg se, at du skrev CN12 pin 5 og 6. Pin 6 er sat til jord, som jeg ser det så hvis jeg kortslutter 5 og 6 så burde den aktivere brugervalg 1? Jeg er sgu lidt nervøs for at prøve det - er bange for at brænde noget af:/

Det forstår jeg godt.. Jeg mindes også jeg var rimelig nervøs ved det, fordi jeg bestemt ikke følte mig sikker med de data som ligger på nettet. Men det var som sagt lige til, da jeg endelig havde fået "gravet" mig helt ind til selve styringen og monteret kablet. Og ja det er korrekt, de to pins skal bare kortsluttes, ligesom hvis du sætte et tryk direkte ind foran. Jeg har istedet et relæ med en kontakt opsat i min IHC tavle. Relæet styrer jeg så fra IHC, da det åbner alle muligheder.
Jeg er lidt presset med tiden pt fordi jeg har gang i en del andre projekter. Men hvis jeg kan finde lidt "ro" så skal jeg skille anlægget ad og se (og få taget et nyt billede).

[Jacob JS]

@@Kandersen Lækkert med styringen af jeres ovenlysvinduer - havde vi også haft sådan nogle skulle de helt sikkert også "smartificeres" - det er sjovt hvad man kan lave med diy smarthome baseret enten på OpenHab eller Home Assistant:)

Vedr. brugervalgene, så ville jeg virkelig blive lykkelig, hvis du en dag vil kunne finde tid til at knipse et par billeder af dit setup på boardet / montering af ledninger mv.

Men lad det gå i dit eget tempo - men giv mig et hint, hvis du kommer på loftet med kameraet:)

MVH



Jacob

[Kandersen]

1 time siden, Jacob JS skrev:

Lækkert med styringen af jeres ovenlysvinduer - havde vi også haft sådan nogle skulle de helt sikkert også "smartificeres" - det er sjovt hvad man kan lave med diy smarthome baseret enten på OpenHab eller Home Assistant:)

Ja, det er helt sikker en enorm brugbar feature man kan benytte sig af, nærmest på alle leder og kant. Fx styre hvilke vinduer der skal åbne, og hvor meget, alt afhængig af hvor kraftig vinden er og hvilken retning den har. De to sidste ting er nogle jeg fornylig har kastet mig over.. Kunsten er at lave rule, så det også giver fuldt ud mening.



1 time siden, Jacob JS skrev:

Men lad det gå i dit eget tempo - men giv mig et hint, hvis du kommer på loftet med kameraet:)

Hehe, jeg er nærmest på loftet hver dag for at rode i IHC installationen.. Det er tiden til at åbne Nilan anlægget og grave sig frem til klemmerne som er lidt tricky (sådan som jeg lige husker det).. Men lad os nu se.. Sidder lige med et project som er gået i hårdknude for mig, så måske jeg kaster håndklædet i ringen og afreagere lidt på Nilan anlægget i stedet.

(PS. Hvis nogen har helt vildt forstand på Inkscape, SVG, openHab´s Habpanel, så har jeg desperat brug for hjælp. Lortet er ved at drive mig til vanvid!)

[Kandersen]

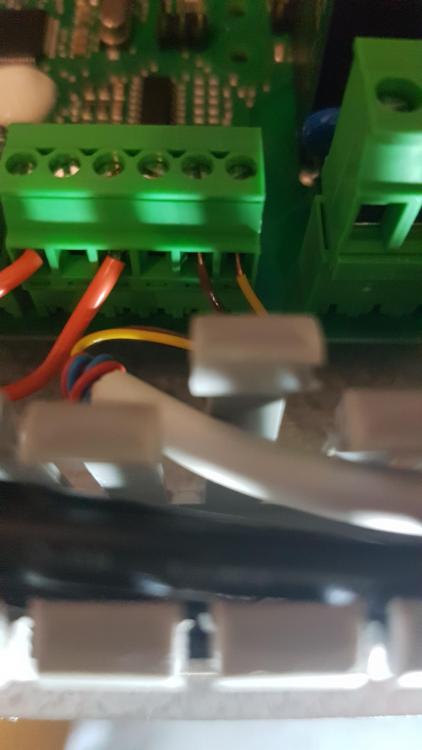

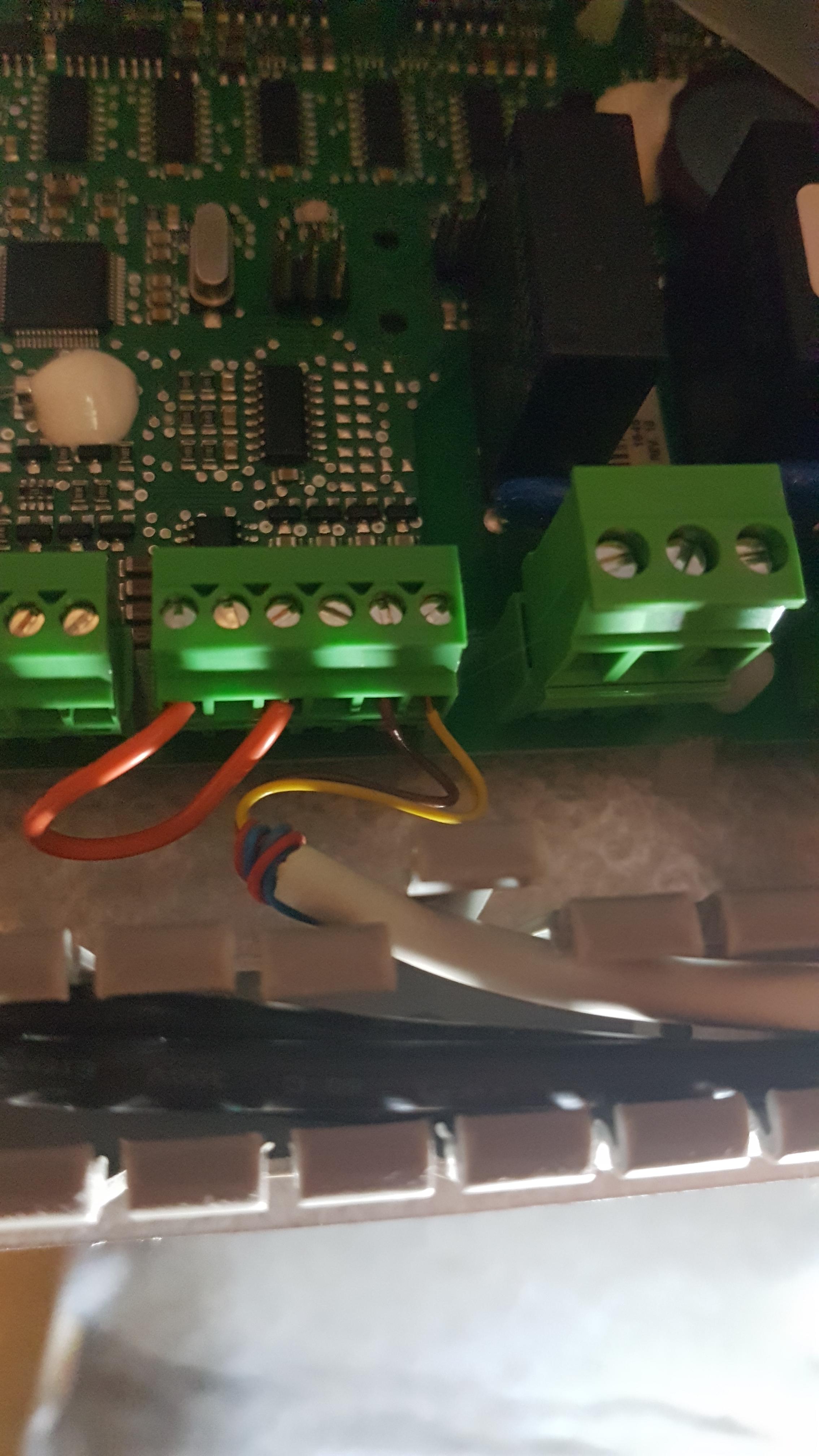

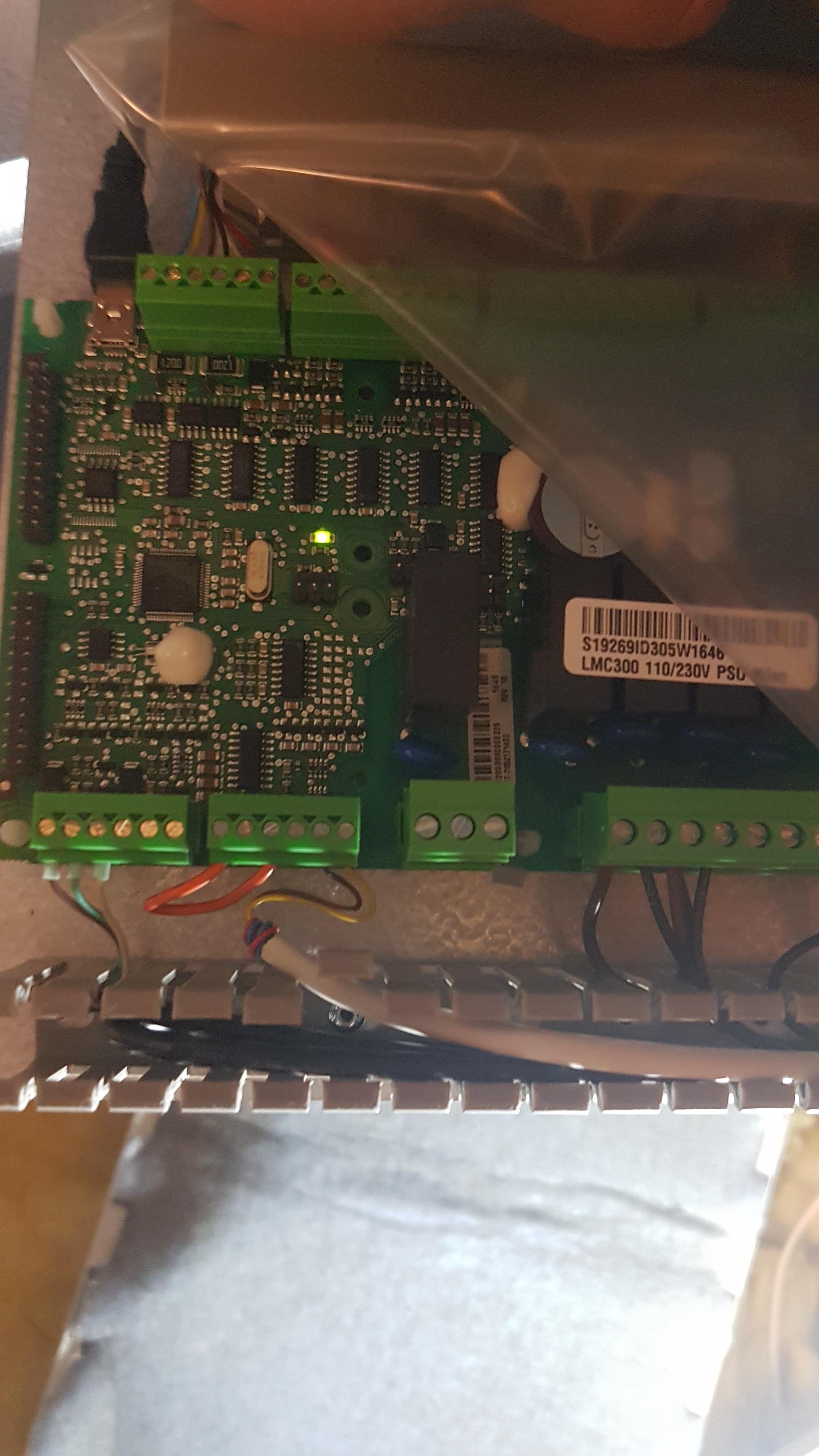

Værs´go.. Her er lidt billeder @Jacob JS
Det er det kabel med brun og gul ledninger. Den røde er en "lus" som sidder der som standard, (ved ikke hvorfor).

[Kandersen]

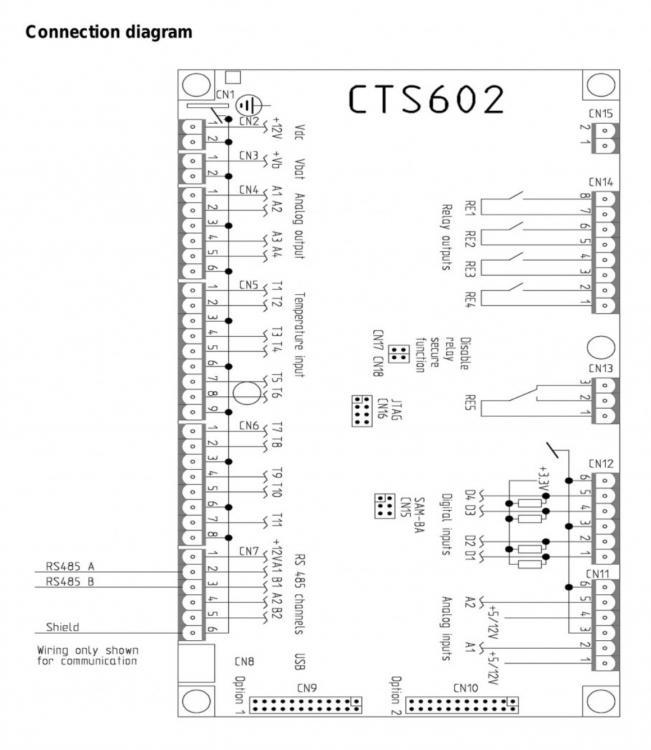

Så det må være CN12, og klemmerne 5 og 6 i følge diagrammet.
