Styring Af Somfy Gardin-Motor

[anders912]

Vi skal have nye plisse-gardiner, og der skal selvfølgelig noget styring på. Jeg har IHC over det hele, og er på det sidste begyndt at lege med noget Z-Wave til bl.a. trådløs alarm.



Vi har fået et par tilbud fra lokale gardin-sælgere, og det er lidt grotesk hvad de vil have for det skidt. Tilmed ved de stort set intet om det de sælger.



Nå, men jeg har fundet den motor der skal på (Somfy LW28), og den fungerer ganske enkelt: den kører den ene vej hvis man sætter 24VDC til, og den anden vej hvis man vender polariteten. Dette kan bl.a. styres med et Z-Wave modul, Hunter Douglas DBMZ. Imidlertid har jeg et tomt rør der ender ved de pågældende vinduer, og derfor vil jeg trække et link-10 kabel og styre det med et IHC output modul.



Jeg har brug for flg. dims:

input: 24V fra strømforsyning, + 2 indgange fra IHC-output (op/ned)

output: 24V hvor polariteten vendes, alt efter hvilken indgang der er kortsluttet.



Findes sådan noget, eller skal jeg have tændt for loddekolben? Evt. nogen der har, eller kan tegne, et diagram?



Venlig hilsen Anders



[Lars Jacobsen]

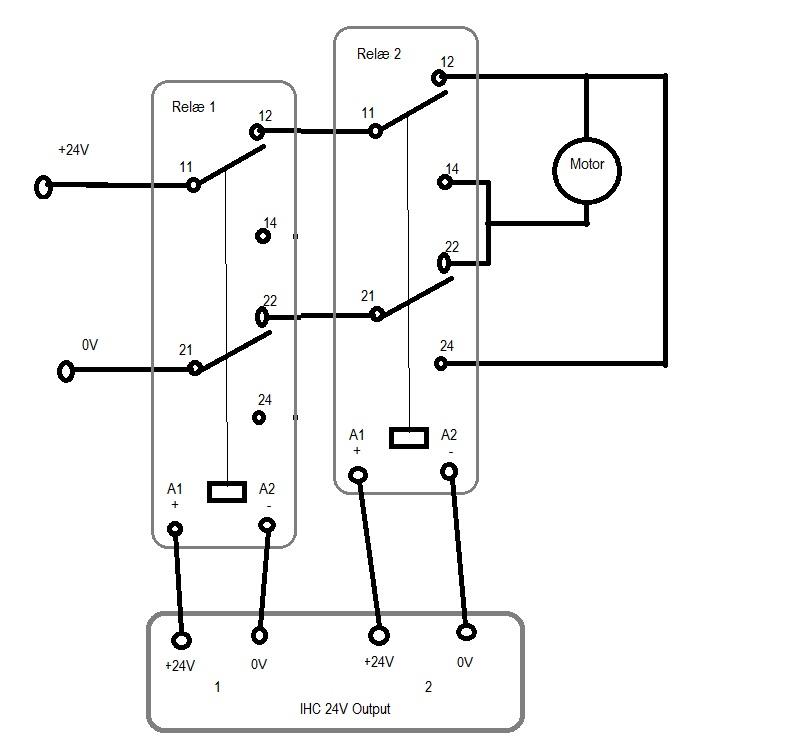

Du kan f.eks anvende 2 stk relæer, og koble dem til sådan her:





Så lave du en FB der ved tryk på OP knappen aktiverer IHC udgang 2 så motoren kører den rigtige vej, og herefter aktiverer IHC udgang 1.

Ved tryk på NED knappen, ja så skal IHC udgang 2 stå modsat, efterfulgt af aktivering af relæ 1.



As simple as that

[anders912]

Du kan f.eks anvende 2 stk relæer, og koble dem til sådan her:






Så lave du en FB der ved tryk på OP knappen aktiverer IHC udgang 2 så motoren kører den rigtige vej, og herefter aktiverer IHC udgang 1.

Ved tryk på NED knappen, ja så skal IHC udgang 2 stå modsat, efterfulgt af aktivering af relæ 1.



As simple as that



Genialt, mange tak for det :-)

[Thue S. Rasmussen]

Hej

Har du fået din gardinstyring til at virke?

Hvilke relæer har du benyttet, har du en type?

Har du en FB man kan se efter, skal til at lave nyt hus med samme type gardiner.

Mvh. Thue

[Lars Jacobsen]

Ved ikke hvilke relæer Anders endte med at benytte, men jeg linkede til et par

http://elsag.dk/stikbensrelae/2-pol/stikbensrel-med-sokkel-2-omskifter-led-spole.htm

Vedhæftet er et eksempel på en FB.



Gardinstyring.vis

[anders912]

Projektet strandede desværre. Hvis du er interesseret har jeg 2-3 ubrugte relæer til salg ;-)

Venlig hilsen Anders

[Thue S. Rasmussen]

Ok

Hvad skal du have for relæerne og hvor i landet er de?

Med venlig hilsen Thue



[anders912]

Beklager, jeg kan ikke finde dem :-(

Men jeg kan i Lars' link at de ikke koster en herregård: 54 kr/stk

Venlig hilsen Anders
