1.4.03.a - Udendørslys og 3 Lampeudtag Dimmer

[olle]

Hej

Jeg har nogle udfordringer med at få denne FB til at virke med 3 lampeudtag med dimmer. Ved brug af scenarier anbefaler LK at anvende tilbagemelding, da scenarier ellers vil fremkaldes igen og igen. Det virker dog ikke til at funktionen "Tilbagemelding" virker efter hensigten, da højt scenarie bliver ved med at blive fremkaldt igen og igen (jeg kan se spots blinke svagt) på trods af jeg har forsøgt parre hoveddørslampens tilstand til tilbagemeldingsfunktionen. Jeg har også været ude for der gik kuk i det så hoveddørslampen og spots stod og konstant tændte og slukkede med 1 sekunds mellemrum så længe der registeredes bevægelse. I instruktionsvideo fra LK skal tilbagemelding forbindes til produktets "udgang" hvilket dog ikke findes på lampeudtag med dimmer (her er lys indikering det bedste jeg kunne finde?)

Opsætningen er således: Ved hoveddøren et LED panel der er slukket, og som aktiveres ved PIR+skumring. Langs hus et sæt spots tilknyttet lampeudtag med dimmer og tilsvarende et sæt spots på en anden lampeudtag dimmer til facade front (i nedenstående er disse dog ikke længere styret). Jeg har også en urstyring på der tænder spots hoveddør og spots facade front på 5% når ur og skumring er opfyldt. Hoveddørs lampen/LED panel tændes IKKE ved skumring+ur alene. Her kræves bevægelse.

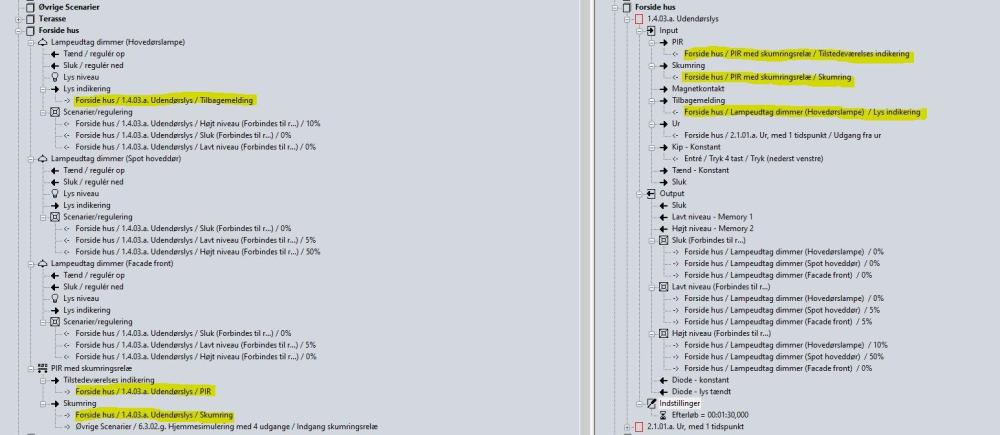

Min forventning med min opsætning er at når ur, skumring og bevægelse er opfyldt så tændes hoveddørslampen, og afgiver en lys indikerings status tilbage til FB 1.4.03.a, som dermed stopper med at fremkalde scenarie Høj på de 3 lampeudtag. Dette lader dog ikke til at virke som sagt. Jeg har markeret de centrale punkter i blokkene.

Er der mon nogen der kan se hvad problemet måtte være?

Mvh

Morten

[Henning Pedersen]

Hej Morten

Velkommen til IHC user

Det kan evt. skyldes at du føre "Lysindikering" fra alle 3 lamper direkte ind på "Tilbagemelding". Hvis, så prøv at føre dem igennem en ELLER/OR funktionsblok inden du fører udgangen til indgang "Tilbagemelding" på funktionsblokken for det udvendige lys.

Hvis du vil prøve en anden funktionsblok, så har jeg lagt én op i download sektionen, som i al beskedenhed er ret fremragende til udvendigt lys. Søg efter "Udvendigt lys V2". Den kan alt hvad du ønsker og mere til.

God fornøjelse.

Venligst Henning



[olle]

Hej Henning,

Tak for dit svar.

Det der dog undrer mig er at jeg har forbundet "lys indikering" fra kun ét lampeudtag med dimmer fuldstændig som du har gjort i din dokumentation (dvs jeg har forstået formålet med denne lysindikering korrekt) og så står den stadig og fremkalder scenarier igen og igen (blink på spots der svarer til rampetid). Jeg har netop ikke forbundet alle tre lampeudtag direkte i og med spots også er omfattet af tænding med ur, så jeg går ud fra at hvis f.eks. spots er tændt kl 17 via ur (--> tilbagemelding=on) og der så indtræder aktivitet kl 18 (dvs 'Hoveddørslampe' skal tænde og 'Spots Hoveddør' skal skrue op fra 5% til 50% (lav til høj)) så ville jeg tro dette ikke ville ske da tilbagemeldingen fra tænding ved ur kl 17 allerede var ON ? Forhindrer en ELLER blok ikke også dette?

Jeg har læst din dokumentation på udvendigt lys v2, og forstår vist hvad du mener med ELLER blokken. Det vil jeg prøve og ellers prøver jeg din FB.

Mvh

Morten

[Henning Pedersen]

Det kunne evt. også skyldes at din lyssensor får lys fra lamperne, og det dermed bliver "Lyst" udenfor, hvilket slukker lampen, så det igen bliver "Mørkt" og det hele starter forfra.

[olle]

Ja, det kan da meget vel spille ind. God pointe! Men det ville en "korrekt" eksekvering af tilbagemeldingsfunktionen så undgå går jeg ud fra (i den funktionsblok du har udviklet for eksempel?)

[Henning Pedersen]

2 timer siden, olle skrev:

Men det ville en "korrekt" eksekvering af tilbagemeldingsfunktionen så undgå går jeg ud fra (i den funktionsblok du har udviklet for eksempel?)

Nej, da skumringen ligesom er alt afgørende for om det udvendige lys skal tændes eller ej, vil det typisk være den der har 1. prioritet. Jeg skriver bevist "typisk" da man typisk har mørkt med som en betingelse til det udvendige lys. Der er dog intet i vejen for at du indstiller blokken til kun at arbejde med ur og aktivitet(Pir). Med den indstilling bliver der ikke taget hensyn til om det er mørkt eller ej. Hvis det er dit problem, kan du med fordel hente den funktionsblok under download som hedder noget i retningen af "Sol op og nedgang", og bruge den som indikator om det er lyst eller mørkt.

[Lars1]

9 timer siden, olle skrev:

Jeg har læst din dokumentation på udvendigt lys v2, og forstår vist hvad du mener med ELLER blokken. Det vil jeg prøve og ellers prøver jeg din FB.

I steddet for en "eller" blok på tilbagemeldingen vil jeg anbefale at du, p.gr.af tilbagemeldingen, bruger en funktions pr. dimmer. Det gør det nemmer at fejlsøge på og gør dit program mindre komplekst.

Bemærk iøvrigt at wireless dimmer version 1 har et minimums effekt krav på 5-20W alt efter model. De betyder at den samlede effekt af lyskilder pr. lampe udtag skal være min. 5-20W er det ikke det kan du opleve at dine lamper blinker og på anden måde funger anderledes end forventet. Version 2 wireless dimmer har ikke dette problem.

[olle]

Hej Lars

Tak for din besked. Beklager min uvidenhed, men når du nævner wireless dimmer versioner, er det så hardware eller software versioner, og er der nogen impact på den programmering jeg foretager mig?

Mvh

Morten

[Lars1]

Det er hardware version. De programers ens og har desværre også samme produkt nr. så eneste måde at se om det er version 1 eller 2 wireless dimmer man har er ved at skille lampeudtaget af og se om der står version 2 på lampeudtaget. På nogle står det på den siden hvor man tilslutter lampen. På andre er det på bagsiden. Står der ikke version 2 kan version 2 klistermærket være faldet af, men mere sandsynligt er at det er version 1.

[olle]

OK jeg må gå ud fra det er version 2 jeg har da det er et sprit-nyt opsæt.

Jeg tester fortsat på livet løs og prøver at få tilbagemeldingen til at virke (jeg skriver nedenstående også som hjælp til andre der måtte opleve det).

Det jeg ønsker at opnå er kort fortalt: Når UR og Mørkt er opfyldt starter spots op på 5%. Hoveddørslampe er stadig slukket. Når der er aktivitet tændes hoveddørslampen og spots skruer op på 70% for ekstra lys. Når tilbageløb udløber returnerer spots til 5% mens hoveddørslampe slukker. Alt slukker når UR eller mørkt udløber.

1. Udfordringen lader til at være at i standard LK blokken kan jeg se, når jeg kører simulering, at når PIR udløses gentagne gange så resettes nedtællingen (starter forfra) ved hver PIR udløsning, på trods af at lysindikeringen er korrekt modtaget og korrekt sat. Det er som om lysindikering i denne blok blot ignoreres. Forstår ikke hvis jeg skulle være den eneste med dette problem.
2. Når jeg ønsker lavt scenarie slået til ved ur+skumring kan jeg ikke bruge disse lampeudtag som tilbagemelding også - heller ikke med en ELLER blok. Det fortæller jo blot den PIR udløste styring at lyset allerede er tændt før PIRen overhovedet registrerer aktivitet. Som jeg forstår tilbagemelding er det vigtigt den går OFF når tilbageløbstiden udløber, og det gør den jo ikke hvis den modtager signal fra et spot der fortsat skal være tændt (blot på lavere blus). Men jf. pnkt. 1 virker tilbagemeldingen slet ikke uanset som jeg ser det.
3. Jeg kigger nu på Hennings FB, det er indstillingen "Mørkt, Ur OG aktivitet" der er relevant for mig. Her står der klart og tydeligt vedr. tilbagemelding at "SKAL forbindes til indikering fra ALLE tændinger, også ved relæ.". Jf. punkt 2. finder jeg dog dette mærkeligt da tilbagemeldingen så vil være ON (urstyret) inden aktivitet fra PIR udløses. Men jeg vil prøve at eksperimentere med det i dag.

Mvh

Morten

[Henning Pedersen]

På 28.1.2023 at 07:48 , olle skrev:

Jeg kigger nu på Hennings FB, det er indstillingen "Mørkt, Ur OG aktivitet" der er relevant for mig. Her står der klart og tydeligt vedr. tilbagemelding at "SKAL forbindes til indikering fra ALLE tændinger, også ved relæ.". Jf. punkt 2. finder jeg dog dette mærkeligt da tilbagemeldingen så vil være ON (urstyret) inden aktivitet fra PIR udløses. Men jeg vil prøve at eksperimentere med det i dag

Med "Mørkt, ur OG aktivitet" kan du med uret, afgrænse hvornår din PIR sensor (aktivet) skal virke. Aktivitets scenariet bliver kun fremkaldt hvis indgangen for uret er "ON".

Med "Mørkt, ur ELLER aktivitet" er din PIR sensor (Aktivitet) ikke afgrænset af uret.

Som jeg forstår dine øvrige oplysninger, bør du vælge "Mørkt, ur ELLER aktivitet"

NB. Bare for at fjerne er usikkerhed, prøv lige at ændre dine 5% til 25% eller mere. Pærerne kunne have et problem med de 5%.

[AndersBo]

På 28.1.2023 at 07:48 , olle skrev:

OK jeg må gå ud fra det er version 2 jeg har da det er et sprit-nyt opsæt.

Jeg tester fortsat på livet løs og prøver at få tilbagemeldingen til at virke (jeg skriver nedenstående også som hjælp til andre der måtte opleve det).

Det jeg ønsker at opnå er kort fortalt: Når UR og Mørkt er opfyldt starter spots op på 5%. Hoveddørslampe er stadig slukket. Når der er aktivitet tændes hoveddørslampen og spots skruer op på 70% for ekstra lys. Når tilbageløb udløber returnerer spots til 5% mens hoveddørslampe slukker. Alt slukker når UR eller mørkt udløber.

1. Udfordringen lader til at være at i standard LK blokken kan jeg se, når jeg kører simulering, at når PIR udløses gentagne gange så resettes nedtællingen (starter forfra) ved hver PIR udløsning, på trods af at lysindikeringen er korrekt modtaget og korrekt sat. Det er som om lysindikering i denne blok blot ignoreres. Forstår ikke hvis jeg skulle være den eneste med dette problem.
2. Når jeg ønsker lavt scenarie slået til ved ur+skumring kan jeg ikke bruge disse lampeudtag som tilbagemelding også - heller ikke med en ELLER blok. Det fortæller jo blot den PIR udløste styring at lyset allerede er tændt før PIRen overhovedet registrerer aktivitet. Som jeg forstår tilbagemelding er det vigtigt den går OFF når tilbageløbstiden udløber, og det gør den jo ikke hvis den modtager signal fra et spot der fortsat skal være tændt (blot på lavere blus). Men jf. pnkt. 1 virker tilbagemeldingen slet ikke uanset som jeg ser det.
3. Jeg kigger nu på Hennings FB, det er indstillingen "Mørkt, Ur OG aktivitet" der er relevant for mig. Her står der klart og tydeligt vedr. tilbagemelding at "SKAL forbindes til indikering fra ALLE tændinger, også ved relæ.". Jf. punkt 2. finder jeg dog dette mærkeligt da tilbagemeldingen så vil være ON (urstyret) inden aktivitet fra PIR udløses. Men jeg vil prøve at eksperimentere med det i dag.

Mvh

Morten

Hej Morten

Det er fuldstændig valgfrit at benytte tilbagemeldingen eller ej. Den er blot indført for at give mulighed for mindre/unødvendig  radiokommunikation.
Funktionsblokken rammer lige præcis dit ønske og det du oplever bør være pga. dimmer/lyskilde issues.
Mvh. Anders - tidligere FB udvikler :-)

[olle]

@Henning Pedersen nu har jeg testet på din FB, og den spiller bare! Selvom jeg ikke 100% forstår hvorfor :-) så virker det nu upåklageligt. Korrekt at jeg endte med "Mørkt, ur ELLER aktivitet" som du ganske rigtigt skriver

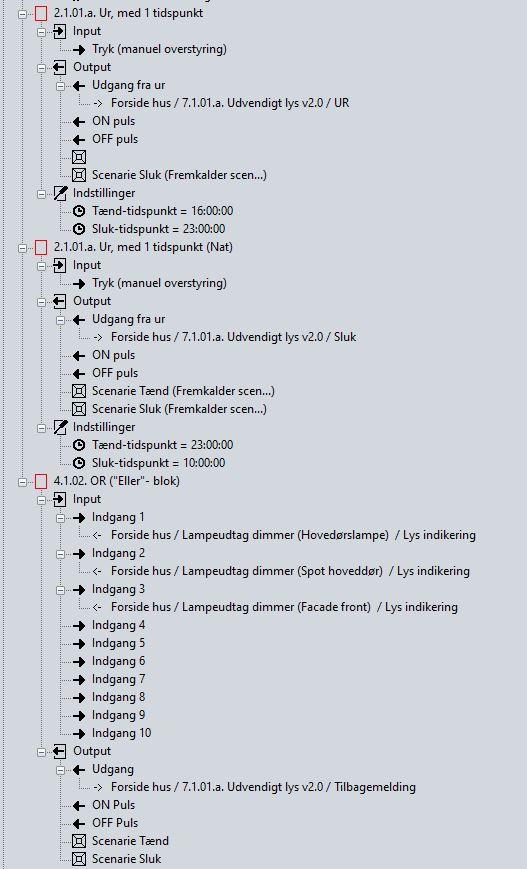

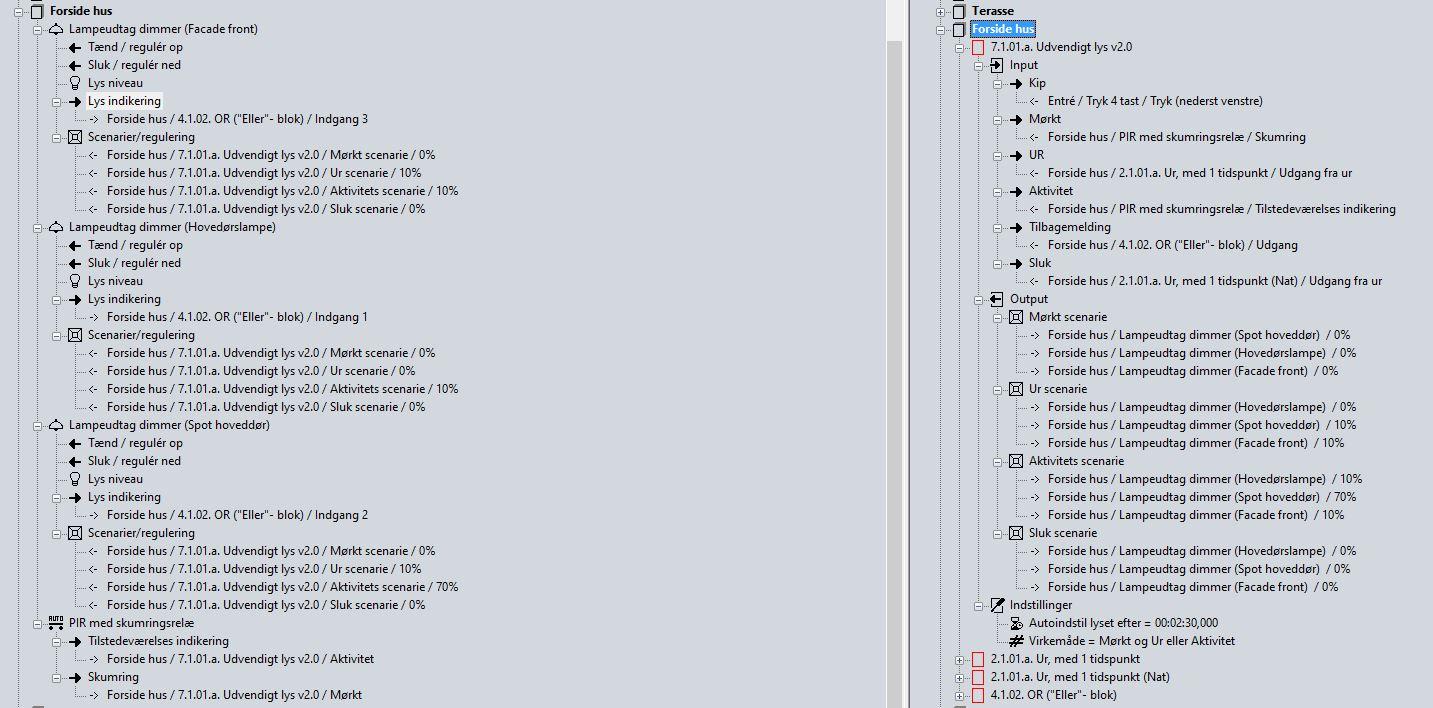

Jeg vedhæfter opsætningen til inspiration og hjælp for andre.
